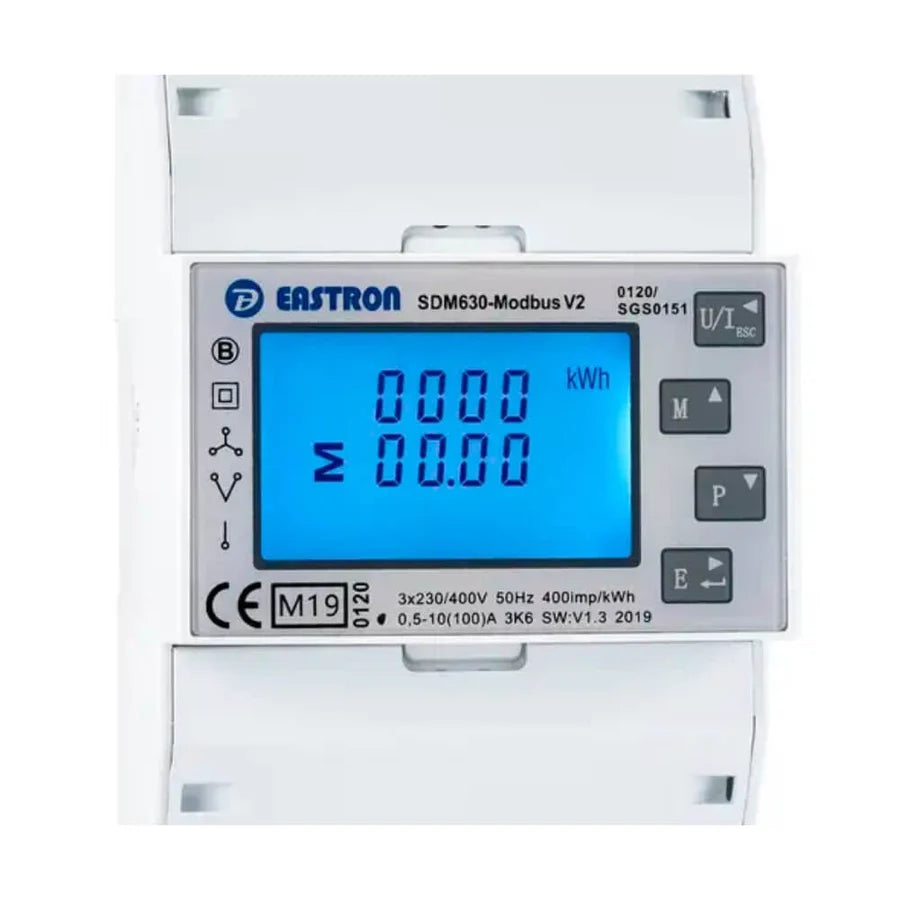

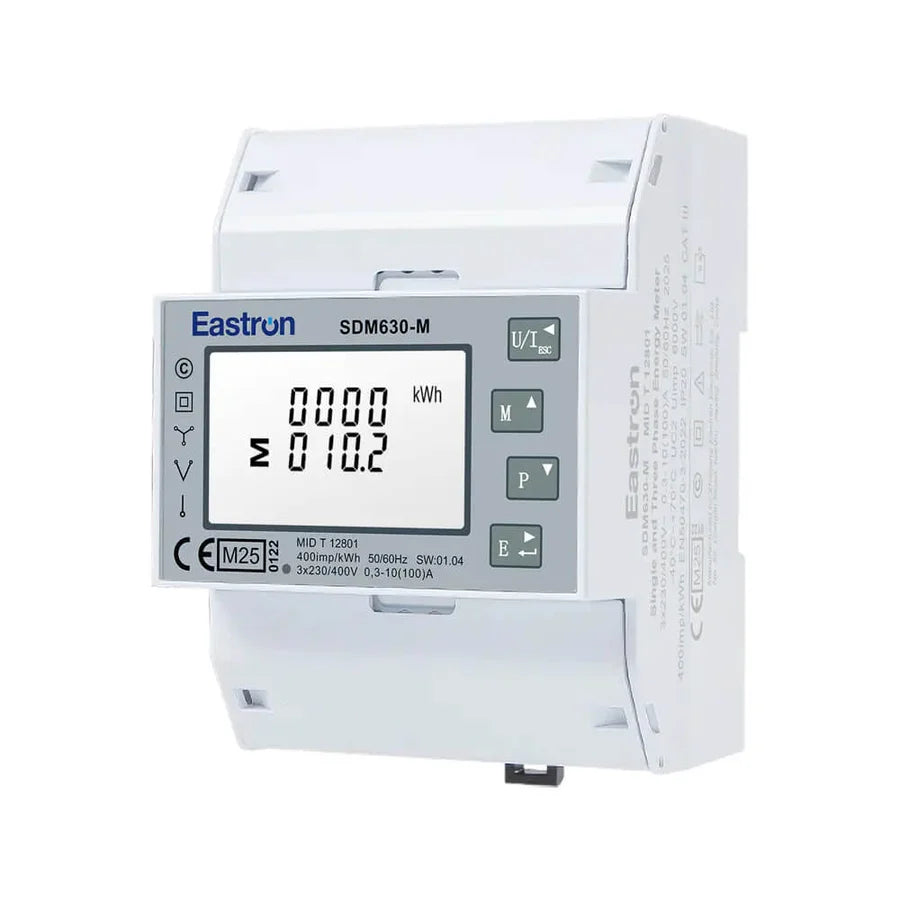

Ο Eastron SDM630-MODBUS-MID είναι ένας επαγγελματικός τριφασικός ψηφιακός μετρητής ηλεκτρικής ενέργειας με απευθείας σύνδεση έως 100 A ανά φάση, επικοινωνία RS485 Modbus RTU και πιστοποίηση MID, σχεδιασμένος για την παρακολούθηση κατανάλωσης, τις υπομετρήσεις και την ανάλυση ηλεκτρικών παραμέτρων σε εμπορικές, βιομηχανικές και κτιριακές εγκαταστάσεις.
Ο μετρητής υποστηρίζει απευθείας μέτρηση ρεύματος χωρίς εξωτερικούς μετασχηματιστές έντασης (CT), διευκολύνοντας την εγκατάσταση σε ηλεκτρικούς πίνακες όπου το ονομαστικό ρεύμα δεν υπερβαίνει τις προδιαγραφές της συσκευής.
Υποστηρίζει συμβατές μονοφασικές και τριφασικές συνδεσμολογίες και μετρά ένα ευρύ φάσμα ηλεκτρικών παραμέτρων, όπως τάση, ένταση ρεύματος, ενεργό ισχύ, άεργο ισχύ, φαινόμενη ισχύ, συντελεστή ισχύος, συχνότητα και κατανάλωση ενέργειας.
Η ενσωματωμένη διεπαφή RS485 με πρωτόκολλο Modbus RTU επιτρέπει τη διασύνδεση με συμβατά PLC, συστήματα SCADA, συστήματα διαχείρισης κτιρίων (BMS), βιομηχανικές πύλες επικοινωνίας και πλατφόρμες ενεργειακής διαχείρισης.
Ο μετρητής υποστηρίζει επίσης αμφίδρομη μέτρηση ηλεκτρικής ενέργειας, επιτρέποντας την παρακολούθηση εισερχόμενης και εξερχόμενης ενεργού και άεργου ενέργειας. Η δυνατότητα αυτή είναι χρήσιμη τόσο για την ανάλυση κατανάλωσης όσο και για εγκαταστάσεις παραγωγής ενέργειας, ανάλογα με τη συνδεσμολογία.
Η έκδοση με πιστοποίηση MID προορίζεται για εφαρμογές που απαιτούν πιστοποιημένη μέτρηση ενεργού ηλεκτρικής ενέργειας, συμπεριλαμβανομένων κατάλληλων εφαρμογών υπομέτρησης και τιμολόγησης, σύμφωνα με τις ισχύουσες νομικές και μετρολογικές απαιτήσεις.
Διαθέτει οθόνη LCD με οπίσθιο φωτισμό, ρυθμιζόμενες παραμέτρους επικοινωνίας και δύο εξόδους παλμών, προσφέροντας ευκολία στην τοπική παρακολούθηση και ευελιξία στη διασύνδεση με άλλα συστήματα.
Το συμπαγές περίβλημα πλάτους 72 mm (4 μονάδες DIN) επιτρέπει την εγκατάσταση σε ηλεκτρικούς πίνακες διανομής εμπορικών και βιομηχανικών εγκαταστάσεων.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
🔑 Βασικά Χαρακτηριστικά
⚡ Τριφασική Μέτρηση Ενέργειας – Αναλυτική παρακολούθηση ηλεκτρικής κατανάλωσης και παραμέτρων ισχύος.
🔌 Απευθείας Σύνδεση έως 100 A – Μέτρηση έντασης χωρίς εξωτερικούς μετασχηματιστές έντασης.
📡 Επικοινωνία RS485 Modbus RTU – Διασύνδεση με συμβατά συστήματα PLC, BMS, SCADA και ενεργειακής παρακολούθησης.
📜 Έκδοση με Πιστοποίηση MID – Για εφαρμογές πιστοποιημένης μέτρησης ενεργού ηλεκτρικής ενέργειας.
📊 Πολυλειτουργική Ηλεκτρική Μέτρηση – Μέτρηση τάσης, έντασης, ενεργού και άεργου ισχύος, φαινόμενης ισχύος, συντελεστή ισχύος, συχνότητας και ενέργειας.
🔄 Αμφίδρομη Μέτρηση Ενέργειας – Παρακολούθηση εισερχόμενης και εξερχόμενης ηλεκτρικής ενέργειας.
🔔 Δύο Έξοδοι Παλμών – Διασύνδεση με συμβατό εξοπλισμό παρακολούθησης.
🖥️ Οθόνη LCD με Οπίσθιο Φωτισμό – Εύκολη τοπική ανάγνωση μετρήσεων και ρυθμίσεων.
⚙️ Παραμετροποιήσιμη Επικοινωνία Modbus – Ρυθμιζόμενες παράμετροι για ενσωμάτωση σε δίκτυα RS485.
🏗️ Εγκατάσταση σε Ράγα DIN – Συμπαγές περίβλημα πλάτους 72 mm.
🏢 Εμπορικές & Βιομηχανικές Εφαρμογές – Κατάλληλος για ενεργειακή παρακολούθηση, υπομετρήσεις και αυτοματισμούς κτιρίων.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
🛠 Εφαρμογές
🏢 Εμπορικά Κτίρια – Παρακολούθηση κατανάλωσης σε γραφεία, καταστήματα και επαγγελματικές εγκαταστάσεις.
🏭 Βιομηχανικές Εγκαταστάσεις – Μέτρηση κατανάλωσης ενέργειας και ηλεκτρικών παραμέτρων.
🏬 Κτίρια Πολλαπλών Χρήσεων – Υπομετρήσεις ηλεκτρικής κατανάλωσης ανά χώρο ή εγκατάσταση.
⚡ Ηλεκτρικοί Πίνακες Διανομής – Παρακολούθηση ενέργειας με απευθείας σύνδεση σε συμβατά ηλεκτρικά κυκλώματα.
☀️ Φωτοβολταϊκές Εγκαταστάσεις – Παρακολούθηση εισερχόμενης και εξερχόμενης ηλεκτρικής ενέργειας σε κατάλληλες συνδεσμολογίες.
📊 Συστήματα Ενεργειακής Διαχείρισης – Συλλογή και ανάλυση ηλεκτρικών μετρήσεων.
🔧 Διασύνδεση BMS, PLC & SCADA – Επικοινωνία με συμβατά συστήματα αυτοματισμού και παρακολούθησης.
🌱 Έργα Ενεργειακής Εξοικονόμησης – Ανάλυση καταναλώσεων και υποστήριξη βελτιστοποίησης της ενεργειακής απόδοσης.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
📦 Περιεχόμενα Συσκευασίας
-
1 × Eastron SDM630-MODBUS-MID Τριφασικός Ψηφιακός Μετρητής Ενέργειας
Σημαντικό: Πρόκειται για μετρητή απευθείας σύνδεσης έως 100 A ανά φάση. Δεν απαιτούνται εξωτερικοί μετασχηματιστές έντασης για τη μέτρηση του ρεύματος.
Η εγκατάσταση πρέπει να πραγματοποιείται από αδειούχο ηλεκτρολόγο σύμφωνα με τις οδηγίες του κατασκευαστή και τους ισχύοντες ηλεκτρολογικούς κανονισμούς.
📥 Έγγραφα Προϊόντος
- Κατασκευαστής: Eastron
- Μοντέλο: SDM630-MODBUS-MID
- SKU: SDM630-MODBUS-MID
- Τύπος Συσκευής: Τριφασικός Ψηφιακός Μετρητής Ενέργειας
- Τρόπος Σύνδεσης: Απευθείας
- Μέγιστο Ρεύμα: 100 A ανά Φάση
- Υποστηριζόμενες Συνδεσμολογίες: 1P2W / 3P3W / 3P4W
- Ονομαστική Τάση: 230 V L-N / 400 V L-L (Επιβεβαίωση Έκδοσης)
- Διεπαφή Επικοινωνίας: RS485
- Πρωτόκολλο Επικοινωνίας: Modbus RTU
- Ταχύτητα Επικοινωνίας: Έως 38.400 bps
- Μετρούμενες Παράμετροι: Τάση, Ένταση, Ενεργός Ισχύς, Άεργος Ισχύς, Φαινόμενη Ισχύς, Συντελεστής Ισχύος, Συχνότητα και Ενέργεια
- Ενεργός Ενέργεια: Εισερχόμενη και Εξερχόμενη (kWh)
- Άεργος Ενέργεια: Εισερχόμενη και Εξερχόμενη (kvarh)
- Μέγιστη Ζήτηση: Υποστηρίζεται
- Έξοδοι Παλμών: 2
- Πιστοποίηση: Έκδοση MID - Επιβεβαίωση Ακριβούς Δήλωσης Συμμόρφωσης
- Οθόνη: LCD με Οπίσθιο Φωτισμό
- Τοποθέτηση: Ράγα DIN
- Πλάτος Περιβλήματος: 72 mm (4 Μονάδες DIN)
- Εξωτερικοί Μετασχηματιστές Έντασης: Δεν Απαιτούνται
- Εφαρμογές: Ενεργειακή Παρακολούθηση, Υπομετρήσεις, BMS και Βιομηχανικοί Αυτοματισμοί
